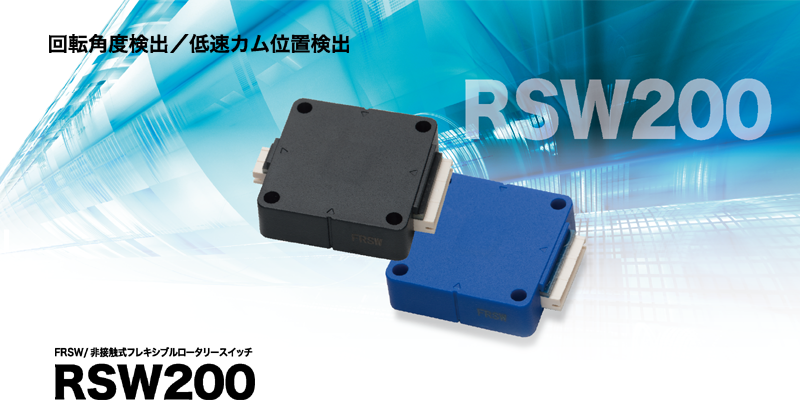

FRSW 非接触式フレキシブルロータリースイッチ



◇回転位置検出及び角度検出において従来複数個の
 検出器を用いて検出・制御していたものを本製品
 1つで置き換えることが可能です。
◇接点数と検出角度領域の設定・変更を簡単に行う
 ことができます。
◇専用のソフトウェアで設定内容の保存ができるた
 め再利用ができます。


◇低速回転に特化することで低コストを実現。
◇簡単操作で調整作業の負担を軽減できるためコス
 ト削減を可能にします。
◇省配線であるため作業時間を節約して費用が抑え
 られます。

◇被検出物に磁石を用いた非接触構成です。
◇摩耗箇所が無いため壊れ難く長寿命です。


◇便利な機能を搭載しながら超小型サイズです。
◇抜群の省スペース化を提供して装置の小型化に
 貢献します。


◇簡単操作の設定ツールを無償提供いたします。
◇直感的な操作でスムーズな作業が行えます。
          ※ Windows用ソフトウェア


◇通常運用中に万が一電源の供給が遮断された場
 合でも設定内容が消えることはありません。




RSW200-N RSW200-P
電源電圧 DC+24V ±5%  リップル 10%以下
消費電流 20mA 以下 30mA 以下
出力回路 NPNオープンコレクタ NO PNPオープンコレクタ NO
出力容量 MAX DC+30V/50mA MAX DC+24V(約)/15mA
分解能 1024 (10ビット)
制御出力数 8点 (16点)
サンプリング周期 設定数 1〜8:約3.2KHz  / 設定数 9〜16:約1.9KHz
応答時間 設定数 1〜8:約312.5μsec  / 設定数 9〜16:約526.3μsec
精度 ±1° 以下
回転方向 CW(検出面を正面に見て 検出発磁体が右回転)で増加
最小設定角度幅
使用温度範囲 -10 〜 +55℃(但し 結露、氷結しないこと)
使用湿度範囲 35 〜 85%RH(但し 結露しないこと)
保存温度範囲 -20 〜 +80℃(但し 結露、氷結しないこと)
保存湿度範囲 35 〜 85%RH(但し 結露しないこと)
入出力コネクタ 11極(S11B -ZR JST製)
通信コネクタ 4極(S4B -ZR JST製)
ケース
外形寸法 32mm×32mm×10mm (コネクタ部除く)
質量 約 7 .5g

 ※ 設定操作時はサンプリング周期・応答時間が低下します。
 ※ 通信ケーブル/HCOM1301(オプション)にて設定操作を行います。
 ※ 本製品は被検出物として付属の磁石(φ6×3)を検出面と対向に設置して使用します。
 ※ 特許第5730352号



マニュアル/ソフトウェア
RSW200 製品バージョン 更新日


マニュアル

RSW200-0231902-20

2.0.16.07 T2181

2019/03/22



マニュアル

RSW200-0231901-1215

1.2.15.05 T2801(旧品)

2019/03/22




マニュアル


RSW200-0231901-1214


1.2.14.11 T1701(旧品)


2019/03/22

S0701 FRSW TooL 更新日


ソフトウェア

pkg_FRSW-TooL_2.167.807.805


2016/07/05




マニュアル


S0701-0231901





2019/03/22



ダウンロードデータをご利用いただく前に、必ずお読みください。
ソフトウェアの使用許諾


※ ダウンロードファイルを開くにはパスワードが必要となります。
 パスワードは製品に同梱された案内を参照してください。



FRSWポータブル設定器はこちらから
